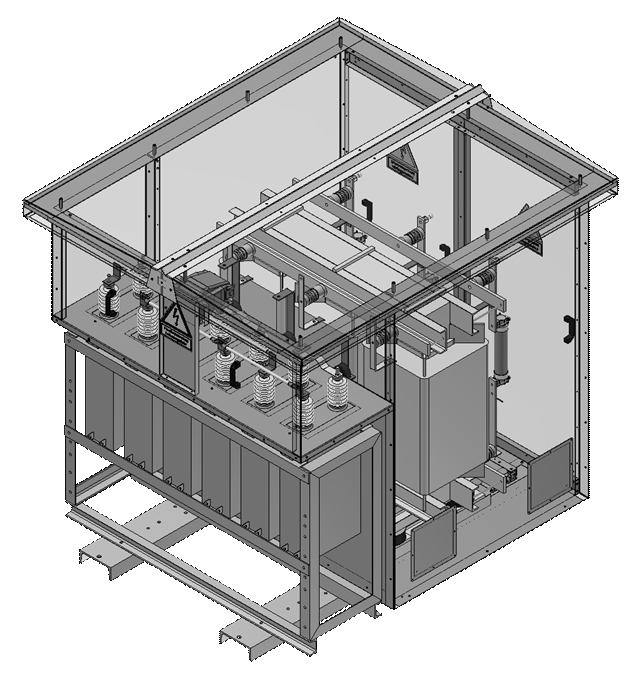

La série CBANK - LBANK est la gamme de base dans la famille MIКA.
Les domaines d‘application typiques pour les batteries sans self sont les compensations fixes de transformateurs ou de moteurs dans des réseaux faiblement pollués par les harmoniques.
La gamme standard s’étend du condensateur individuel à des batteries de 12 condensateurs.
Des systèmes avec condensateurs monophasés, 2-monophasés ou triphasés sont disponibles.
Pour la surveillance des condensateurs, il est possible d’intégrer des protections telles que les contacts de surpression (contact indiquant un défaut interne du condensateur) ou pour les batteries de plus fortes puissances une surveillance du déséquilibre avec transformateur de courant et relais associé.
La protection mécanique est de base IP00 pour montage dans des locaux électriques
MIКA-CBANK - CARACTÉRISTIQUES
Exécution économique
Conception robuste
Matériel livré prêt à l'installation et mise en service
Refroidissement naturel optimal
Technologie tout-film à faibles pertes
Exempt de PCB
Pour séries B / C / E / G
Faibles et moyennes puissances avec contact de surpression
Fortes puissances avec surveillance du déséquilibre
Capotage galvanisé à chaud et peint
Option : Selfs de choc (Limitation des courants d’enclenchement)
L’exécution IP54 offre, en plus, une protection contre les chocs et conditions environnementales.
MIКA powered by Condensator Dominit

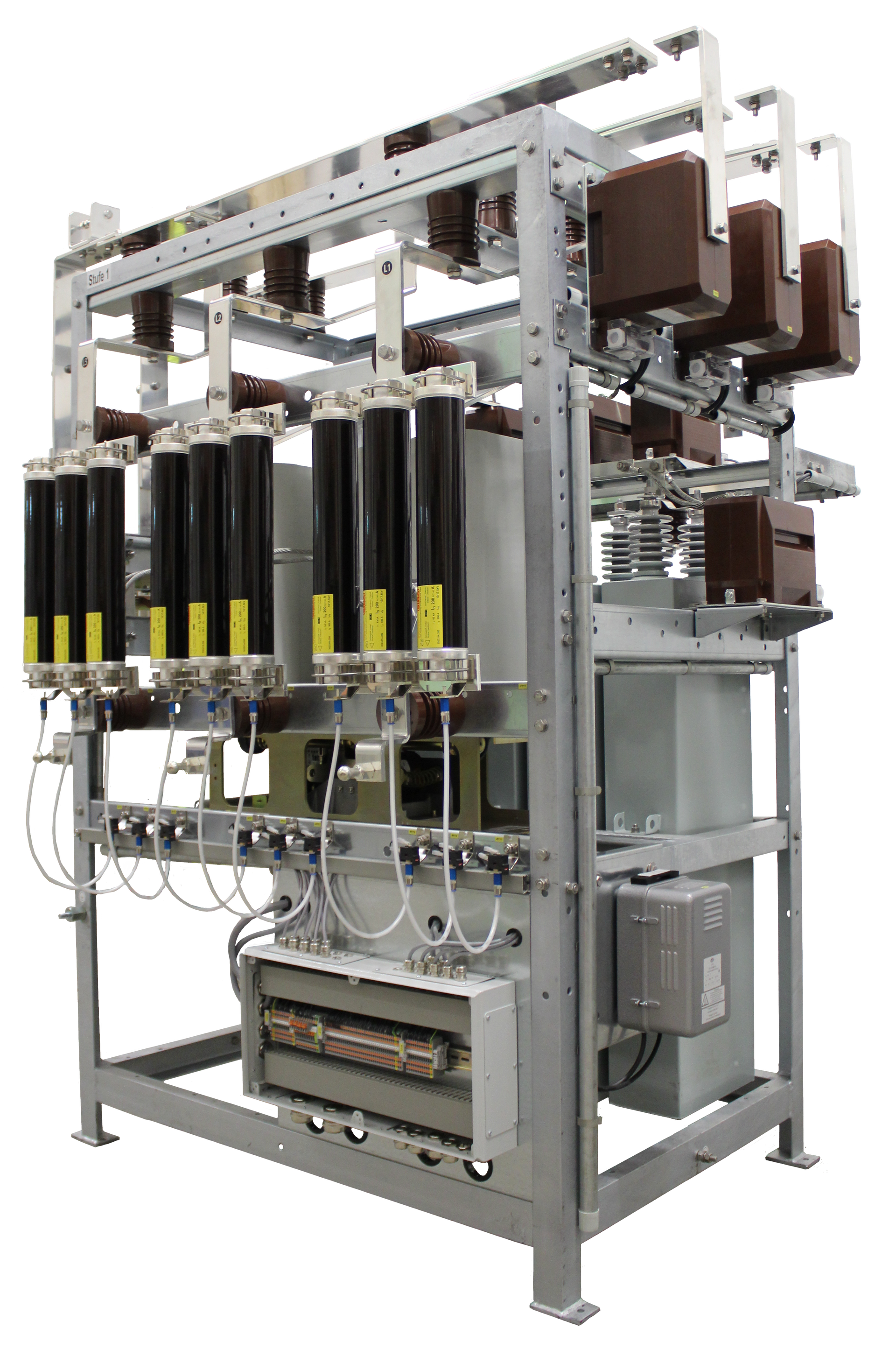

RCOMP de la famille MIКA.
Grâce à sa construction en châssis, le concept RCOMP est compact et facilement transportable.
Tous les composants (sauf self de filtrage) sont prémontés en usine et nécessitent uniquement un positionnement correct sur site.
Adapté aux fortes puissances, ce système permet une puissance de gradin nettement plus élevée que dans les batteries sous enveloppe.
L’installation s’effectue dans un local électrique fermé.
Pour la surveillance et la régulation du système, une armoire de commande séparée
peut être prévue (C-65-A). Cet équipement peut être connecté (en option) à un système de supervision existant.

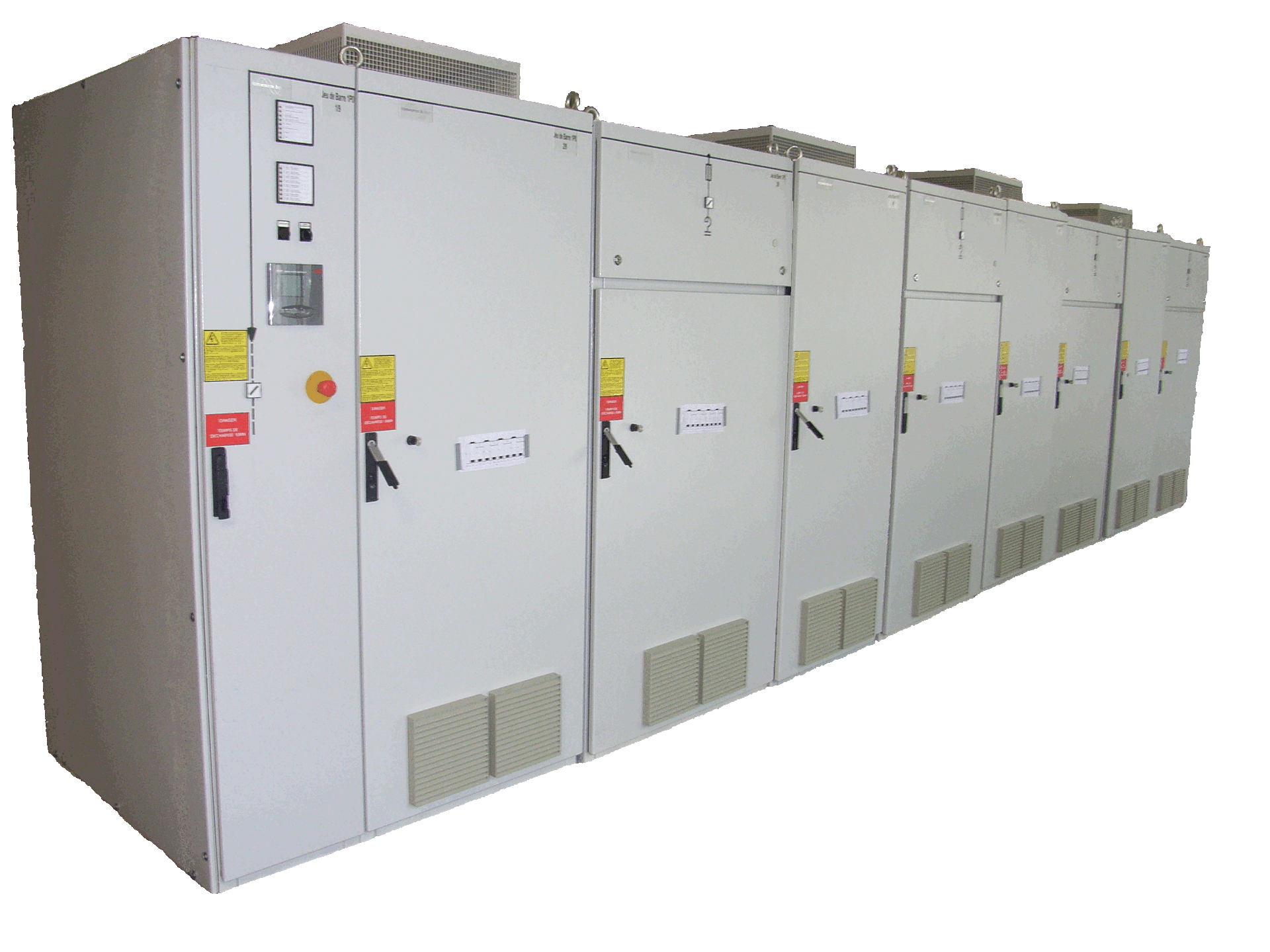

La gamme ECOMP est un système sous enveloppe métallique protégé contre les
chocs pour des applications de compensation et de filtrage pour des tensions réseau
jusqu‘à 15 kV. Ces solutions sont typiquement installées dans des salles électriques.
En principe, le système ECOMP est disponible en 3 variantes :
- ECOMP-F comme gradin fixe pour commutation externe sans organe de manoeuvre intégré,
- ECOMP-E avec contacteur intégré pour commande externe
- ECOMP-A comme système automatique avec ses propres fonctions de régulation et de surveillance.
Tous les types de selfs sont disponibles dans cette solution : LINR (selfs de choc), 7% (189 Hz) ou applications
de filtrage pour des divers rangs d’harmoniques.
MIКA-ECOMP EXÉCUTIONS
ECOMP-F, équipé de:
Fusibles HPC avec témoin / indication fusion fusibles
1 jeu de selfs de choc ou filtre anti-harmoniques
Indication de position du disjoncteur / Sectionneur de mise à la terre
Surveillance du temps de décharge
Témoin lumineux – Système « prêt »
Témoin lumineux – Décharge en cours
Témoin lumineux – Défaut
Bouton d’arrêt d’urgence
Synoptique en face avant
Système de verrouillage des portes d’accès
Compartiment Basse tension / auxiliaires séparé
Des solutions spécifiques suivant les spécifications particulières du client.
ECOMP-E, identique à ECOMP-F:
+ Contacteur sous vide
+ Surveillance de la manoeuvre du contacteur
ECOMP-A, identique à ECOMP-E:
+ Régulation varmétrique
+ Coffret de contrôle intégré
+ Contrôleur DMC optionnel
